こういった疑問に答える記事です。

この記事の内容は下記のとおり。

分電盤は設置基準が定められているため、事前に確認しておきましょう。

あなたの業務の参考になればうれしいです！

分電盤の設置基準を解説

分電盤の設置基準は下記のとおり。

※スマホを横にすると見やすいです。

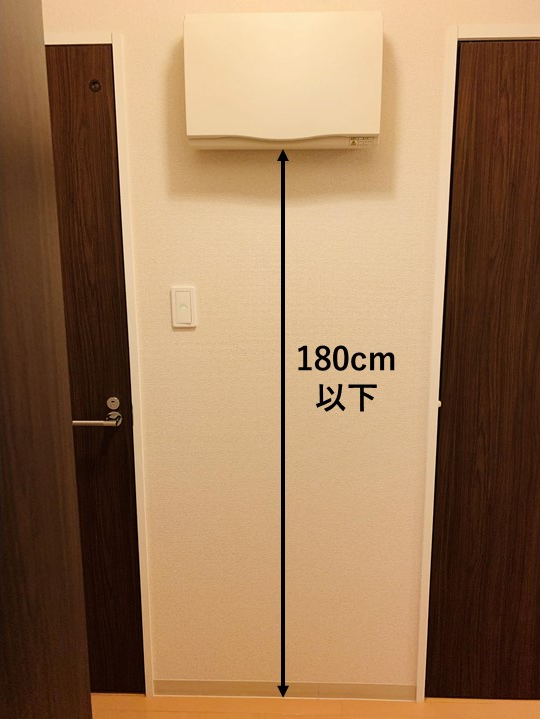

設置する高さ	床から180cm以下の高さ(操作がしやすいため)停電したときに操作しやすい場所を選ぶ。
設置場所	湿気、水気がないところを選ぶ(漏電させないため)見た目を考慮して、目立たないところに設置する。
分電盤のサイズ	高さは325mm前後。幅は下記の回路数による。 回路数6：416mm 7～10：450mm 11～16：484mm 17～20：518mm 21～24：552mm
分電盤の後ろのスペース	配線スペースを確保する。奥行10cm以上が望ましい。
分電盤のカバー(扉)	カバーをつけるのもアリ。カバーの開閉に支障がでないよう、カバーの前は空間になるようにしておく。 ホコリがたまると漏電事故になる危険性があるため、扉はしめられるようにしておく。
設置場所の余白	分電盤の上下左右に10cmほど隙間をつくる。分電盤の前のカバーや扉までの距離も10cmくらいとっておく。 ※分電盤の前にモノを置けないように10cm程度にしておく。

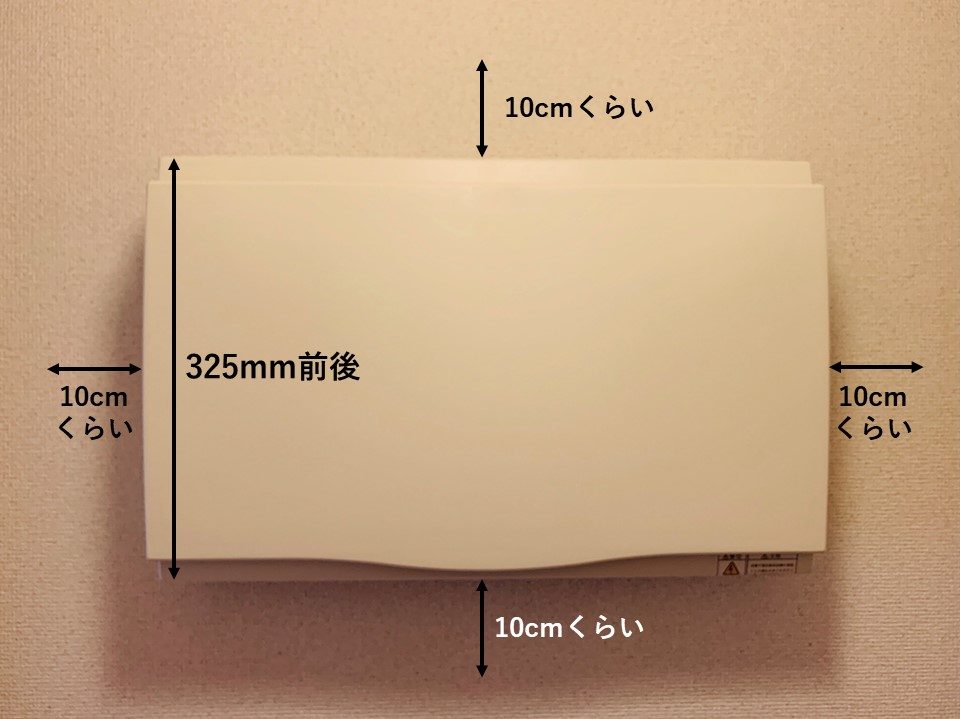

写真だとこんな感じになります。

なお、分電盤の前に物を置けないように設置しましょう。

物を置けてしまうと、緊急時に分電盤の操作ができなくなってしまいます。

分電盤と電気器の距離が遠くなるほど電圧は低下する

分電盤と電気器の距離が遠くなるほど、電圧は低下します。

なので、分電盤と電気機器までの距離に配慮して設定しましょう。

ちなみに、分電盤から電気機器まで距離は50m以下にしないと電圧が低下します。

分電盤の図面記号

分電盤の図面記号も知っておきましょう。

設計業務の参考にしてください。

電燈分電盤

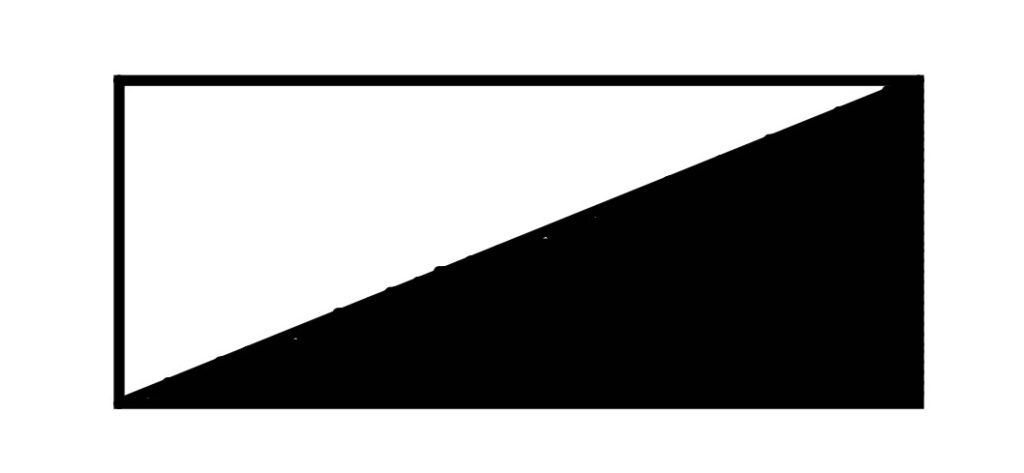

電燈分電盤は、横長の長方形に右上から左下への斜め線を引き、下部を黒く塗りつぶしたものです。

---

動力制御盤

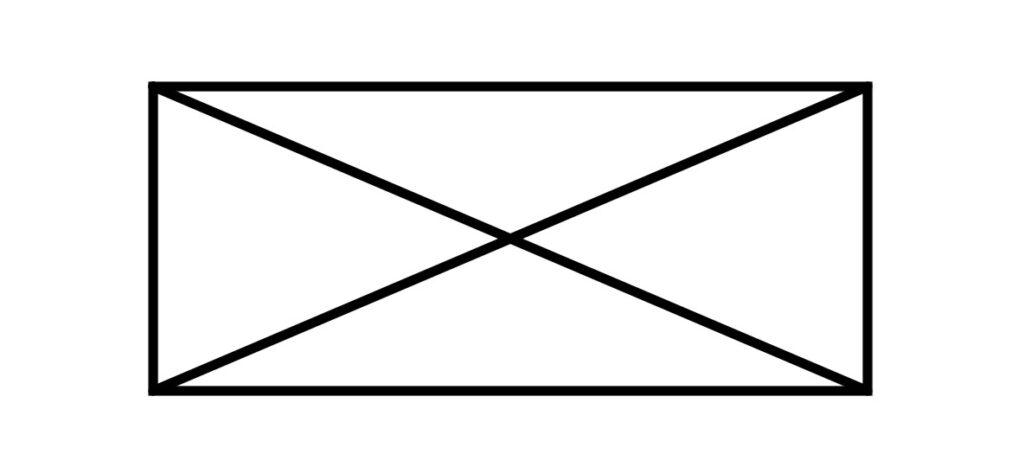

動力制御盤は、横長の長方形の中にバツで表します。

---

電力分電盤

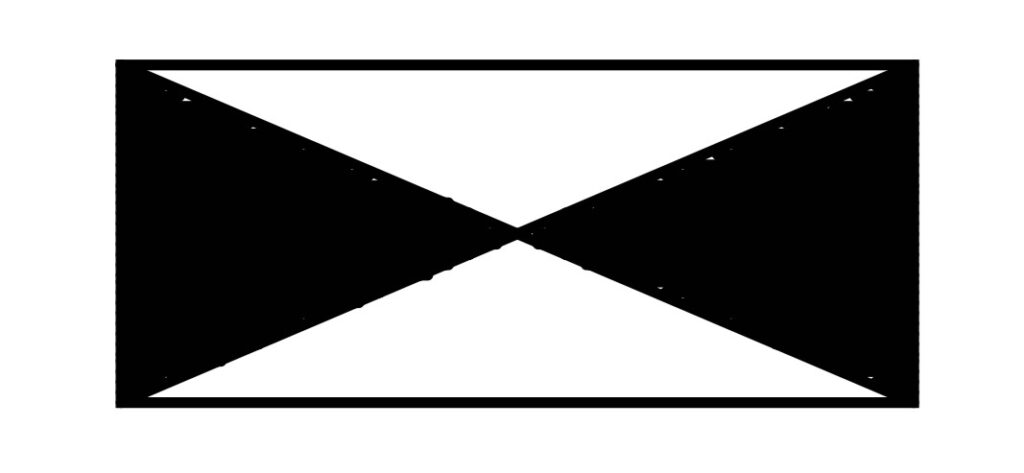

電力分電盤は、上記のように表します。

---

ちなみに電気記号については、よく使う電気設備の図面記号186選にまとめているので、設計業務の参考にどうぞ。

まとめ【分電盤の設置基準を確認しましょう】

この記事をまとめます。

分電盤の設置工事の際の参考になればうれしいです！

ちなみに、電線から電気を引き込む方法を電気の引き込み方法4選！工事の際の注意点にまとめています。

あなたの業務の参考になれば幸いです。
